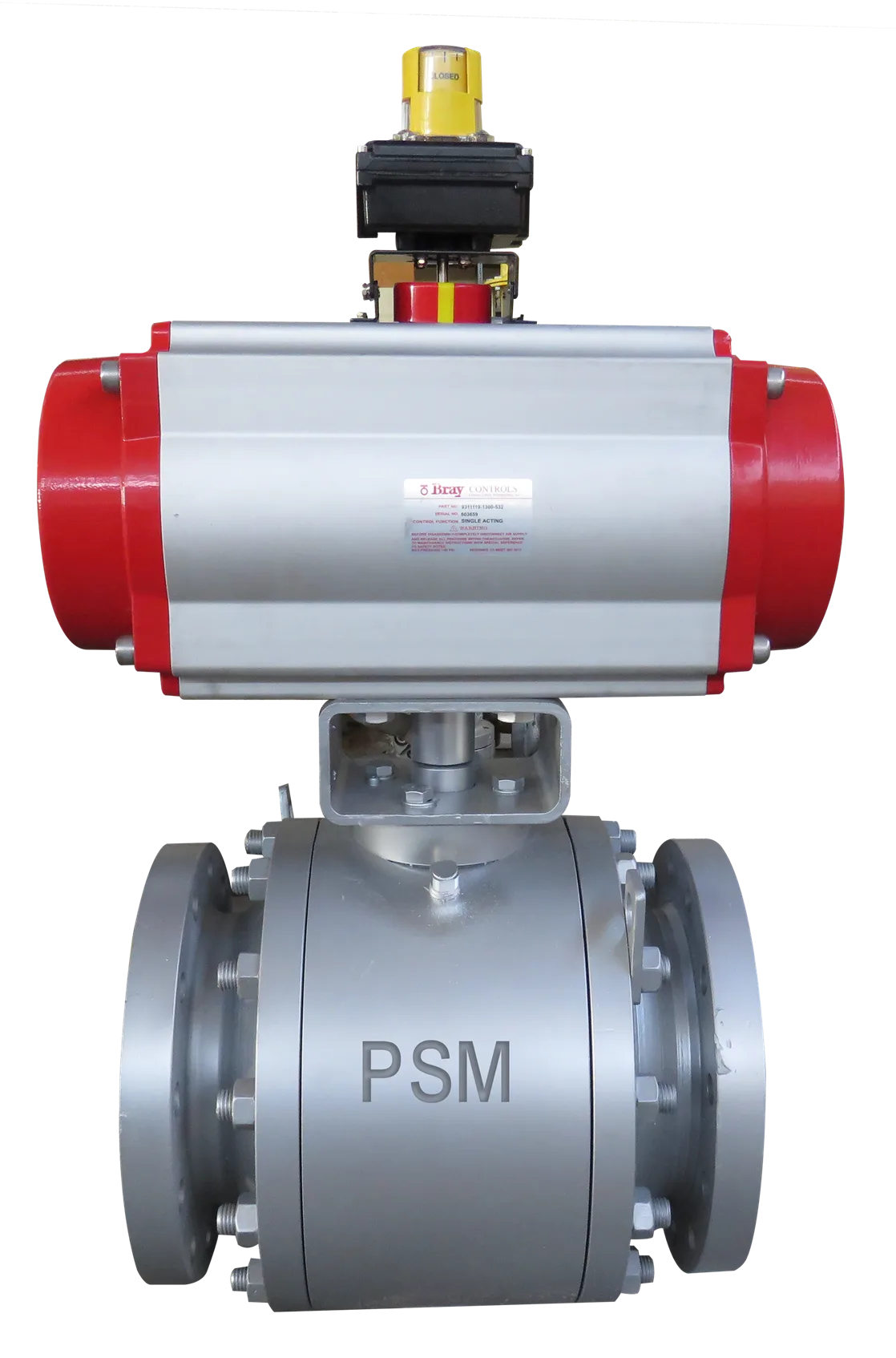

یک شیر کنترلی چرخشی با طراحی ویژهٔ توپی که دقت بالایی در تنظیم دبی و فشار جریان ارائه می‌دهد.
مشخصات فنی
سایز
۱ – ۲۴ اینچ
کلاس فشار
۱۵۰ – ۲۵۰۰
جنس بدنه
فولاد کربنی / فولاد ضدزنگ
نوع اتصال
جوش (سوکت/بت)، رزوهای، فلنجی (RF/RTJ)
صنایع و مشتریان
نفت، گاز، پتروشیمی، نیروگاهی
منحنی و جدول Cv کاتالوگبرآورد مهندسی
Cv در برابر درصد بازشدگی — دادهٔ مرجع کاتالوگ PSM
Cv نامی 23NPS 1"مشخصه درصد مساوینسبت Cv در ۵۰٪ 0.242دامنهٔ تنظیم 40سطح اعتماد خیلی کمخط آزمون ±55%
بازشدگی %
Cv
٪ از نامی
10
0.6
2%
20
1.3
6%
30
2
9%
40
3.8
16%
50
5.6
24%
60
8.6
37%
70
12.8
56%
80
17.2
75%
90
20.6
90%
100
23
100%
این جدول دادهٔ اندازه‌گیری‌شدهٔ کارخانه نیست: Cv از قانون مقیاس‌پذیری روی سریهای اندازه‌گیری‌شده به‌دست آمده (خط آزمونِ برگشتی ±55%، سطح اعتماد خیلی کم). برای سفارش، عدد باید با مهندسی PSM تأیید شود.
